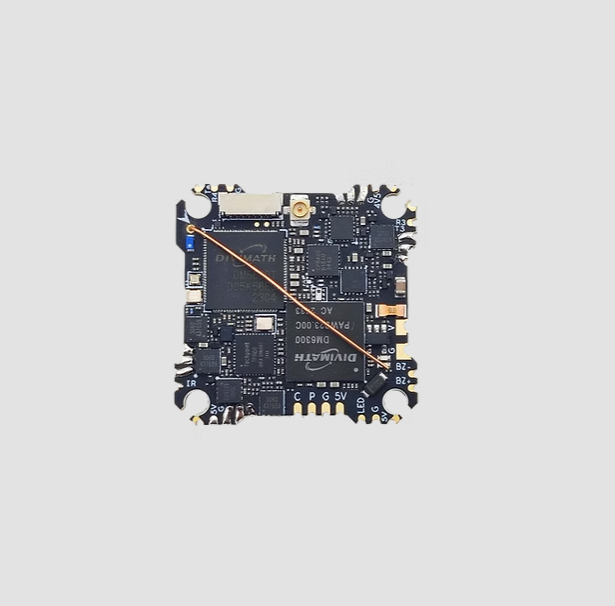

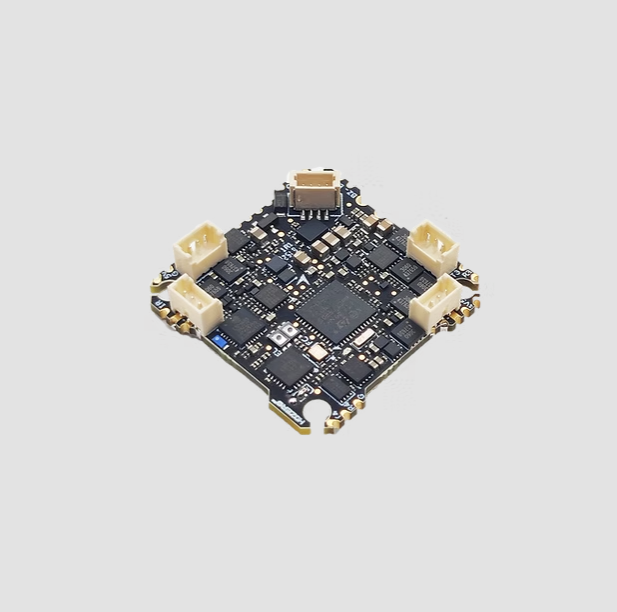

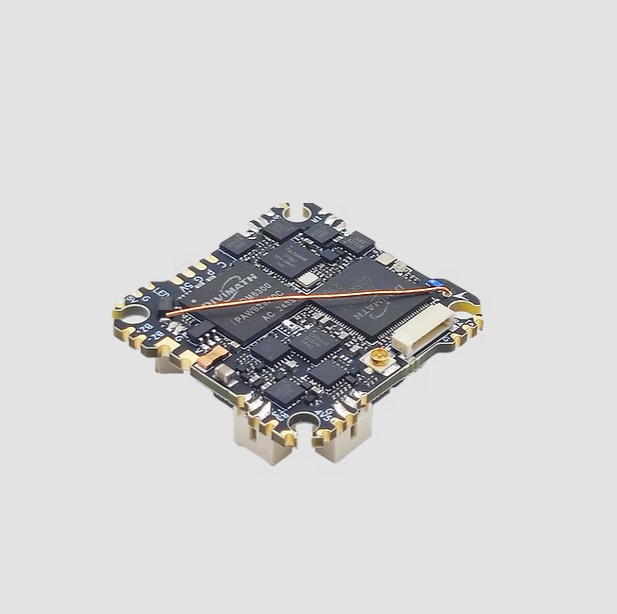

Mạch điều khiển bay HDzero AIO15 chính hãng

HDZero AIO15 là hệ thống bay FPV kỹ thuật số tất cả trong một (AIO) đầu tiên trên thế giới được thiết kế đặc biệt cho các máy bay không người lái tí hon 2S-3S và các bản dựng micro freestyle. Nó kết hợp mọi thứ bạn cần—bộ điều khiển bay, bộ phát video kỹ thuật số, ESC, bộ thu và BEC—vào một bo mạch nhỏ gọn, siêu nhẹ 31,3x31,3mm.

Với ESC 4 trong 1 15A tích hợp, AIO15 hỗ trợ động cơ dòng điện cao hơn và pin 2-3S, cho phép tạo ra các bản dựng mạnh mẽ dưới 33,4g mà không ảnh hưởng đến chất lượng video hoặc độ nhạy. Cho dù bạn đang tự chế tạo máy bay không người lái freestyle của riêng mình hay sử dụng một nền tảng sẵn có như M8 Freestyle HD, AIO15 đều mang lại hiệu năng mà các phi công micro đã chờ đợi.

Được thiết kế dựa trên phản hồi của người chơi

Người chơi yêu thích sự tiện lợi và trọng lượng của HDZero AIO5, nhưng muốn có công suất và khả năng điều chỉnh điện áp linh hoạt hơn. AIO5 có những hạn chế:

ESC 5A

Chỉ hỗ trợ điện áp 1S

AIO15 khắc phục điều này với:

ESC 15A (đỉnh 18A)

Hỗ trợ pin 2S-3S

Giờ đây bạn có thể bay mạnh hơn, nhanh hơn và lâu hơn với độ nét kỹ thuật số và độ trễ cực thấp mà HDZero nổi tiếng.

Ghi chú

AIO15 nhận tín hiệu video composite HD qua một dây dẫn duy nhất thay vì cáp MIPI, tương thích với camera LUX/Eco.

Tính năng chính

Bộ phát video kỹ thuật số HDZero 5.8GHz tích hợp

Công suất đầu ra: 25mW / 200mW

Kênh: R1- R8, F2/F4, L1 - L8

Đầu nối U.FL với ăng-ten tuyến tính siêu nhẹ đi kèm

Bộ thu Serial ExpressLRS 2.4GHz tích hợp

Tốc độ gói: 50 - 1000Hz (50/100/150/250/333/500/D250/D500/F500/F1000Hz)

Ăng-ten dây tráng men đã được hàn sẵn

Bộ điều khiển chuyến bay

MCU: STM32G473 @170MHz, Flash 512K

Con quay hồi chuyển: ICM42688

Cảm biến điện áp và dòng điện tích hợp

Mục tiêu firmware: HDZERO_AIO15

ESC 4 trong 1 15A

MCU: EFM8BB21

Dòng điện: 15Ax4 Công suất liên tục, đỉnh 18Ax4 (3s)

Firmware BlueJay (Z_H_30_48_v0.19.2)

Sẵn sàng cho DShot600

BEC 5V

Đầu ra 5V @ 1A cho phụ kiện và camera

Thông số kỹ thuật

Đầu vào pin: 2S–3S (3.5V–13V)

Lắp đặt: M2 25.5x25.5mm

Kích thước bo mạch: 31.3x31.3mm

Trọng lượng: 7.2g (bao gồm cả đầu cắm động cơ)

Tương thích: Phù hợp với các khung whoop phổ biến

Ứng dụng

Lý tưởng cho:

Whoop freestyle 80mm

Máy bay không người lái siêu nhỏ trọng lượng nhẹ

Phi công tìm kiếm trọng lượng tối thiểu với hiệu suất tối đa

Người dùng nâng cấp từ AIO5

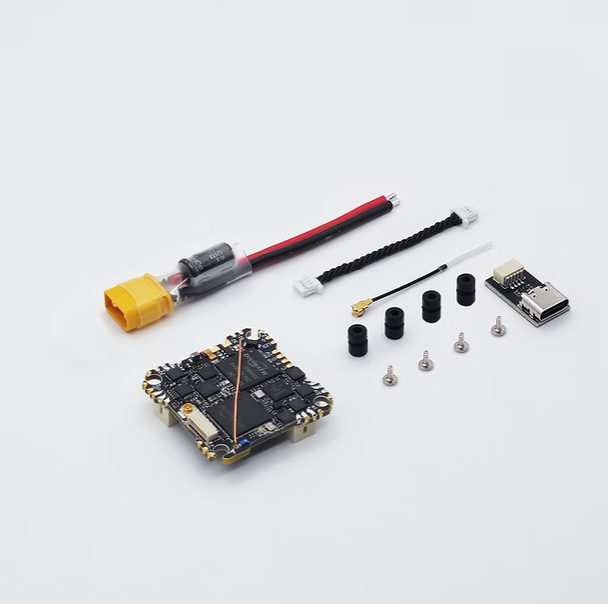

Bao gồm

1x bo mạch HDZero AIO15

1x cáp nguồn với đầu nối xt30

4x ốc vít

4x vòng đệm cao su

1x VTX tuyến tính siêu nhẹ Ăng-ten

1x Bo mạch chuyển đổi

1x Cáp chuyển đổi
