Mạch điều khiển máy bay HDzero AIO 5 chính hãng

Mô tả

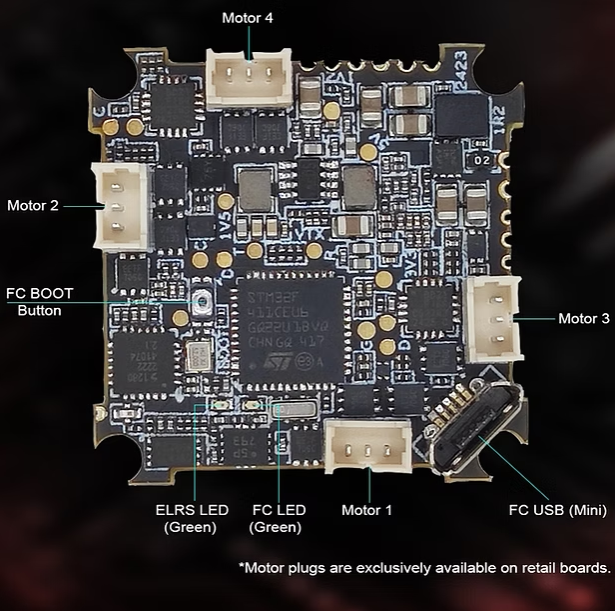

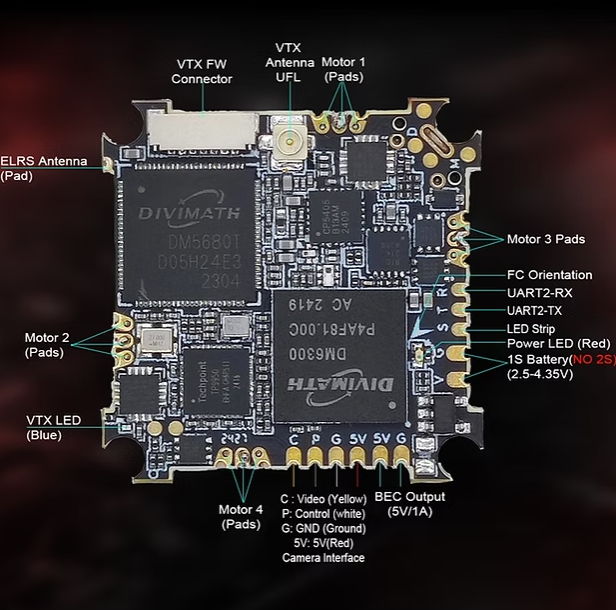

HDZero AIO5 là thiết bị AIO video kỹ thuật số đầu tiên trên thế giới, cho phép điều khiển và bay các máy bay không người lái 65mm có trọng lượng dưới 19,4g. AIO5 tích hợp bộ điều khiển bay F4, bộ phát video kỹ thuật số HDZero 5.8GHz, bộ thu SPI 2.4GHz ExpressLRS 3.0, ESC 4 trong 1 giao thức DSHOT và BEC 5V/1A.

Điện áp tối thiểu đã được cải thiện lên 2.5V, đảm bảo video không bao giờ ngừng truyền trước khi động cơ ngừng hoạt động. Việc sử dụng một bo mạch PCB dày duy nhất thay vì xếp chồng 2 bo mạch giúp cải thiện độ bền và sự đơn giản – hãy sẵn sàng cho một kỷ nguyên mới của những chiếc máy bay không người lái nhỏ gọn không thỏa hiệp với video kỹ thuật số rõ nét!

HDZero AIO5 là sự hợp tác tuyệt vời giữa Happymodel và HDZero. Sản phẩm có bán tại các nhà bán lẻ FPV lớn trên toàn thế giới, cũng như tại các cửa hàng trực tuyến chính thức của Happymodel và HDZero.

Ghi chú

AIO5 nhận tín hiệu video composite HD qua một dây dẫn duy nhất thay vì cáp MIPI, tương thích với camera LUX/Eco.

Thông số kỹ thuật

MCU: STM32F411 (100MHz, 512K Flash)

Con quay hồi chuyển: BMI270

Đồng hồ đo điện áp và cường độ dòng điện tích hợp

ESC BLHeli_S 4 trong 1 tích hợp 5A (mỗi cái)

MCU: EFM8BB21

Dòng điện cao áp: 5A liên tục, đỉnh 6A (3 giây)

Firmware gốc: O_H_5_48_V0.19.2.HEX

Sẵn sàng sử dụng Dshot600

VTX HDZero 5.8G tích hợp

Công suất RF: 25mw/200mW

Các kênh được hỗ trợ: R1-R8, F2/F4, L1-L8

Đầu nối UFL (bao gồm anten tuyến tính siêu nhẹ)

Bộ thu SPI ExpressLRS 2.4GHz tích hợp

Tùy chọn tốc độ gói: 25Hz/50Hz/150Hz/250Hz/500Hz

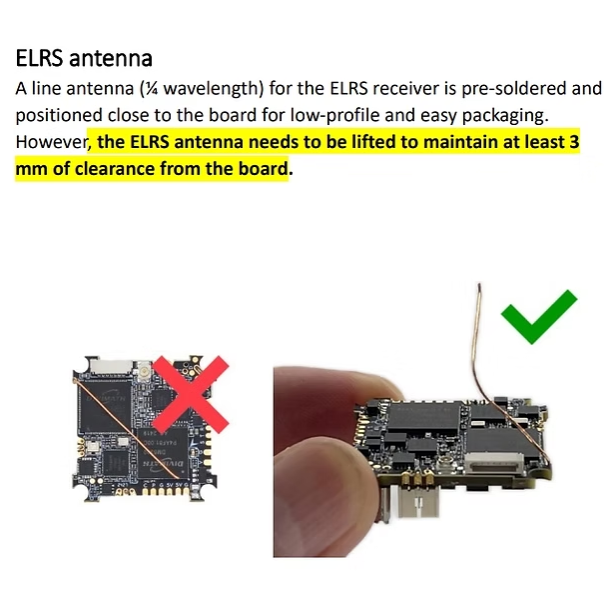

Ăng-ten dây tráng men đã được hàn sẵn

Công suất đầu ra đo từ xa: <12dBm

Tích hợp BEC 5V 1A

Mục tiêu firmware điều khiển chuyến bay: CRAZYBEEF4SX1280

Nguồn điện: Pin 1S (2.5V – 4.35V)

Tương thích hoàn toàn với các khung máy bay whoop phổ biến

Kích thước bo mạch: 28.5x28.5mm với kích thước lỗ gắn 25.5x25.5mm

Trọng lượng: 5.7g (không có đầu cắm động cơ), 6.3g (có đầu cắm động cơ)

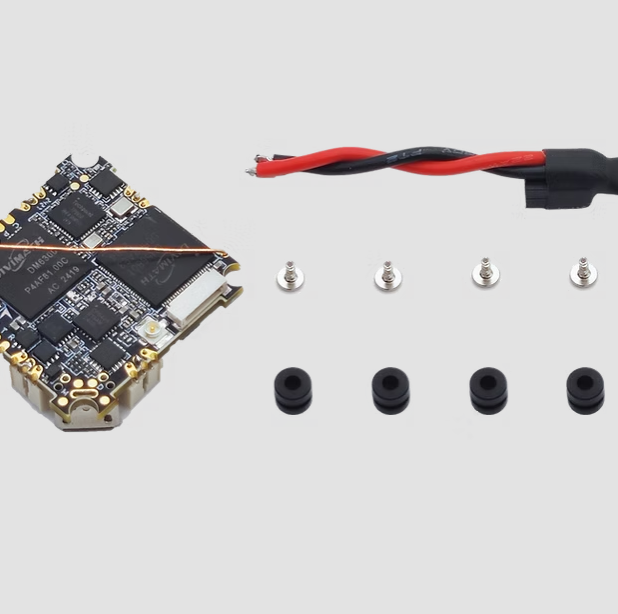

Bao gồm

1x bo mạch HDZero AIO5

1x cáp nguồn với đầu nối A30 góc ngược

4x ốc vít

4x vòng đệm cao su

1x ăng-ten VTX tuyến tính siêu nhẹ
